Messung von Parametern und Anzeige auf einem entfernten Gerät. So können beispielsweise im Außenbereich liegende Anlagen überwacht werden, ohne dass Kabelstrecken verlegt werden müssen.
Die Produktversionen DPM72-MPN+, DPM72-MP+, DPM72-MPP, DPM72-MPPA und DPM72-MPPV sind als XBEE-Variante erhältlich. Diese Geräte verfügen über ein internes XBEE3-Modul und eine abnehmbare SMA-Antenne. Über das 2,4 GHz Mesh-Netzwerk verbinden sich die Geräte untereinander. Die grundsätzliche Reichweite zwischen zwei Punkten entspricht der Reichweite von 2,4 GHz WiFi-Netzwerken. Durch die spezielle Mesh-Topologie fungiert jedes Gerät als Funkmittler und erweitert die Reichweite um eine Streckenlänge. So können z. B. mit einem Netzwerk ganze Gebäudekomplexe kettenförmig vernetzt werden.
Im folgenden Anwendungsbeispiel ist die Verbindung einer Messeinheit mit einer Anzeigeeinheit beschrieben. Das Anzeigegerät fungiert hierbei als aktives Gerät, welches die Messwerte in regelmäßigem Intervall von der Messeinheit ausliest.
Aufbau
Die Geräte werden derart montiert, dass die Antenne eine möglichst freie Funkstrecke zum nächsten Funkknoten bilden kann. Metallgehäuse und -platten sollten dabei möglichst nicht zwischen den Antennen vorhanden sein. Um die Lage der Antenne zu optimieren, kann am SMA-Anschluss ein Antennenverlängerungskabel angebracht werden und die Antenne z. B. an der Außenseite eines Schaltschranks montiert werden. Lange Strecken oder die Umgehung von metallischen Störern wie Schaltschränken oder Stahltüren können durch das Einbringen von zusätzlichen Funkknoten oder XBEE-Repeatern optimiert werden.
Konfiguration über Digalox® Manager
Die Geräte werden jeweils über die kostenlos verfügbare Software Digalox® Manager konfiguriert. Dazu werden sie über den Digalox-XBEE-USB-Adapter mit einem PC verbunden. Dort können die grundsätzlichen XBEE-Netzwerkeinstellungen Netzwerk-ID und -schlüssel sowie eine Rolle konfiguriert werden. Ein Gerät muss als Coordinator konfiguriert werden. Dieser startet und organisiert das XBEE-Netzwerk. Die anderen Geräte sind als Router zu konfigurieren.
Konfiguration der Messeinheit
An der Messeinheit werden die messrelevanten Parameter wie Messart (Volt/Ampere, AC/DC) und Skalierung eingestellt. Es können bis zu vier Parameter konfiguriert werden, die dann über die XBEE-Schnittstelle verfügbar sind.
Konfiguration der Anzeigeeinheit

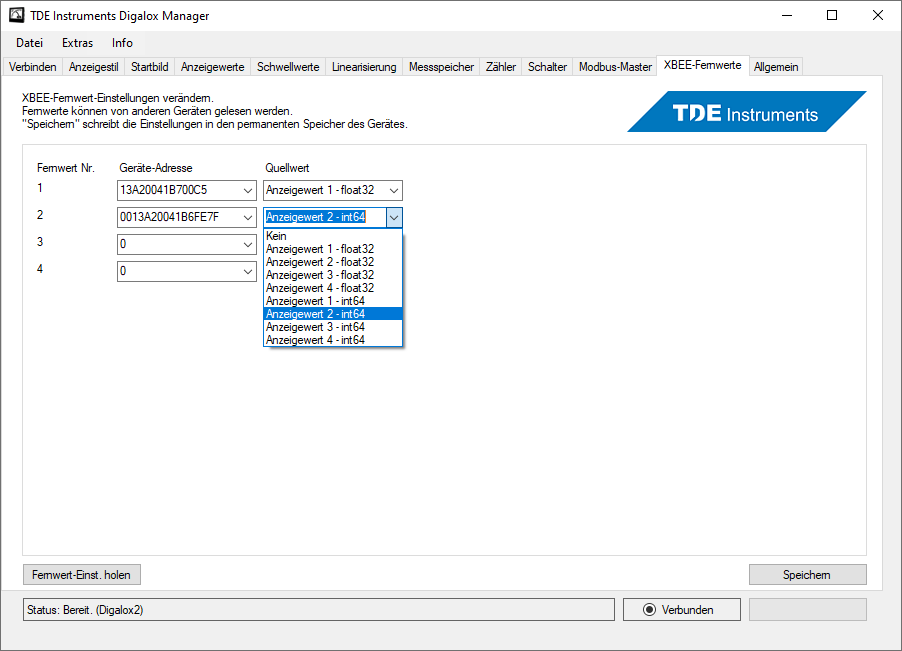

In der Anzeigeeinheit werden die abzurufenden Messwerte aus der Messeinheit eingestellt und einer Anzeige auf dem Display zugeordnet. Dieser Anzeigewert kann zusätzlich noch skaliert und mit Schwellwerten versehen werden.
Sobald Netzwerk-ID und -schlüssel so geändert wurden, dass sie nicht mehr den Standard-Einstellungen entsprechen, beginnt das Gerät mit der Messung. Die Symbole im Display geben dabei Auskunft über den aktuellen Zustand der Datenübertragung. Dabei steht das Symbol "M" für Master und "S" für Slave. Zusätzlich existieren auf der Geräterückseite 3 LEDs, welche Verbindungszustand und Sendeaktivität anzeigen.
